Tutorial de uma case DIY barata para o Raspberry Pi, com ventoinha




Material:
  • Dois cake boxes de CD\DVDs
  • Um x-acto
  • Fita de alumínio autocolante
  • Papel autocolante para impressoras (de preferência de vinil)
  • Ventoinha para computador (a minha tem LEDs vermelhos)
  • Cabo usb que se possa cortar
  • ferro de soldar + solda OU fita isoladora
  • Rasperry Pi!








Primeiro vamos tratar da coisa mais difícil: como alimentar uma ventoinha de 12v de computador com um cabo USB de 5v. Garanto que funciona, porque tenho o meu ligado assim. Sigam este video:

Depois de estar ligada a corrente à ventoinha, passamos à box.

Passo 1:
Com as duas tampas, marcamos a que vai ficar em baixo conforme os buracos dos parafusos da ventoinha. Depois, marca-se onde está a ventoinha e corta-se o plástico com o x-acto.


Passo 2:
Na segunda "tampa" corta-se com o x-acto as abas laterais, porque vai ser encaixada por cima da outra onde tem a ventoinha. Corta-se também com o x-acto um furo grande em cima, para permitir que passe o ar. Cuidado para esta ficar uniforme!
Opcional: Podem pintar com verniz opaco a segunda tampa, para dar um ar mais difuso à luz da box.

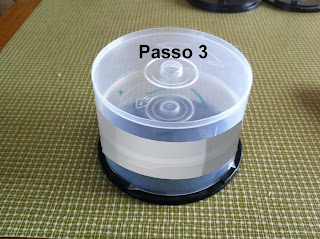

Passo 3:
Agora juntamos as duas, a que tem a ventoinha aparafusada fica por baixo. Ambas são coladas com fita adesiva de alumínio, com cuidado para que fique uniforme. O resultado não é muito bonito...


Passo 4:
Por isso, imprime-se um autocolante, que junto nas fotos, em papel de vinil autocolante próprio para impressoras. Este é colado por cima do alumínio, e dá à box um ar mais apresentável...


Passo 5:
Então corta-se a parte central da base (o "pau" XD) da caixa de CDs, para poder acomodar o Raspberry Pi.

Passo 6:
Depois coloca-se o Pi em cima e marca-se na tampa os locais onde será necessário cortar o plástico para passar os cabos. Corta-se, monta-se tudo, liga-se e já está.

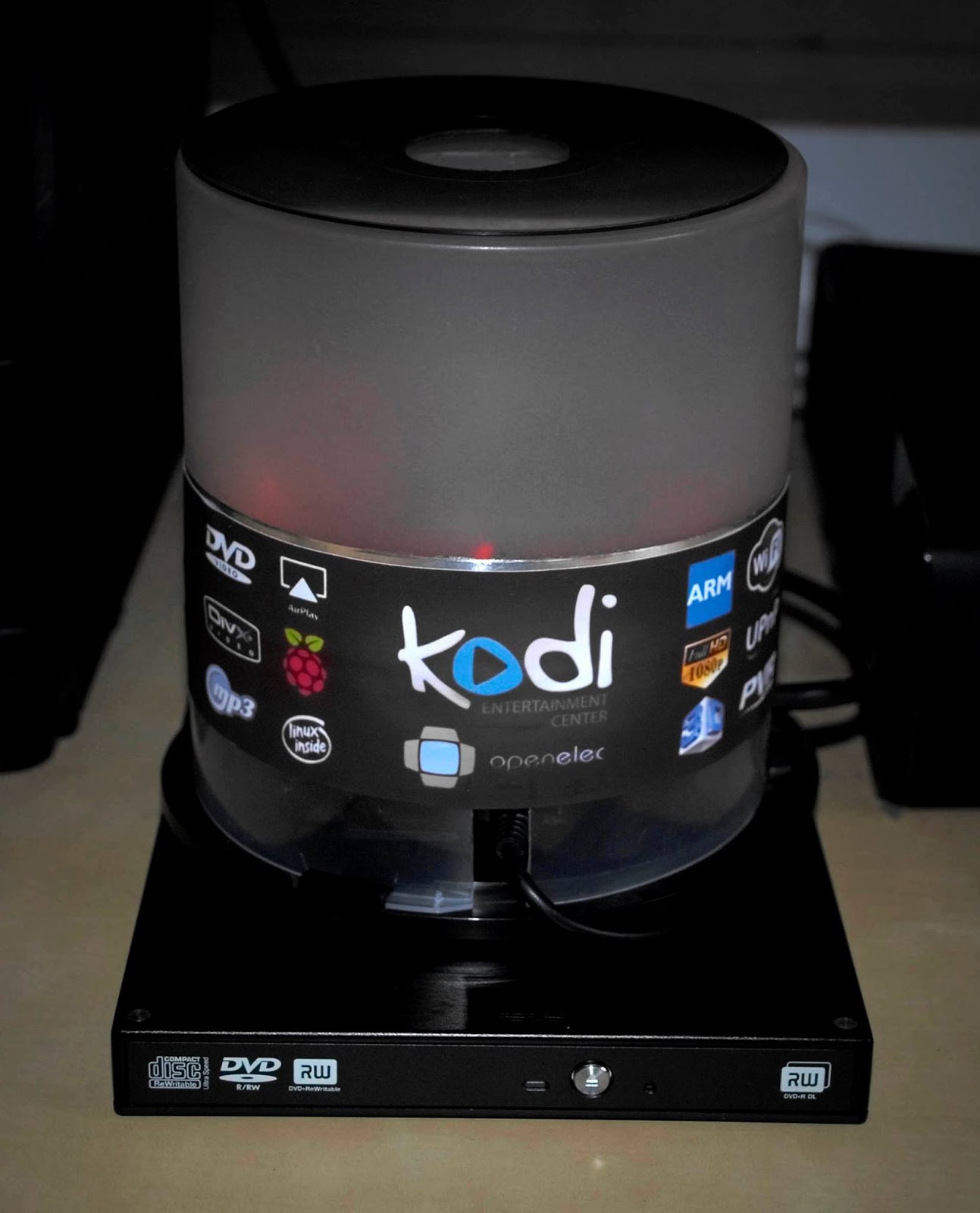

Já tenho a minha montada desde Outubro do passado ano. Como a ventoinha está ligada em 5V, não faz barulho nenhum.

Para mais detalhes podem passar no tópico do tutorial no Facebook: KODI em Português

Por: Cláudio Albuquerque Castro
