Casa Xiaomi: Gateway - A Domótica simplificada!

Finalmente chegou o gateway e os acessórios que tinham sido extraviados no mês de Agosto na
transportadora, a primeira vontade é abrir e configurar logo tudo! Mas não convém! Vamos dar passos calmos e certeiros para que vos possa explicar tudo como gosto! E o que vos tenho a dizer é:

Estou rendido a tudo isto!
Magníficos chineses que tiveram a brilhante ideia de misturar uma rede wireless IP com o protocolo Zigbee e fazer uma solução funcional, limpa e Barata! Estou convencido que se há alguns anos atrás consegui por milhares de pessoas a usar Mediacenter XBMC com Raspberry Pi e Android nas casas Portuguesas, desta vez não será muito diferente! Tenho em mãos algo que bem explicado a todos poderemos generalizar o consumo deste tipo de soluções! Mas vamos a isto!

O Gateway: Mas afinal para que serve?
O Gateway da Xiaomi é o canivete suíço da Casa Xiaomi, é o concentrador de comunicação entre os equipamentos Wi-Fi (lâmpadas, câmaras, motores) e Zigbee (sensores, interruptores, comandos). Faz ainda de luz RGB, alarme de segurança, despertador, campainha, rádio online (chinesa)...

Mas como configurar?
A configuração do Gateway não é muito diferente das lâmpadas já configuradas! É entrar na app Mi Home, adicionar o gateway, indicar as credenciais da rede wi-fi, ligar-se à rede directa do Gateway e deixar a configuração acontecer. Depois de ligado à nossa rede o gateway faz um upgrade de firmware e fica pronto para ser usado diretamente, e após isso podemos associar-lhe os sensores e interruptores ZigBee que irão permitir fazer a magia acontecer!

Luz de Entrada, Luz de Passagem, Luz Nocturna
Dado o seu lado multi-funções, tanto pode ser aplicada na entrada de casa, para que quando abrir a porta acender a sua luz e desta forma evitamos ter que acender as luzes à entrada de casa. Essa luz apesar de pequena é dimável e pode ficar bastante intensa e podemos trocar as cores.  Poderá até ser usada como luz nocturna!

Alarme doméstico
O gateway usado com os sensores de presença. de portas e janelas pode notifica-lo para o seu smartphone de alertas de segurança. À saída de casa pode armar o alarme e voltar a desarmar à chegada. O gateway serve como sirene também para esse alarme. No meu caso tenho um segundo gateway que vou usa-lo na garagem que tenho mais remota.

Rádio On-line
Este é um pormenor que faria sentido se tivesse rádios de todo o mundo, mas apenas só temos rádios chinesas.

A App Mi Home e os seus detalhes
De todos os dispositivos que vi o Gateway é o único com 3 tabs na parte de cima e ainda com informações sobre todos os dispositivos conectados. A primeira página (Gateway) aparece informações sobre o Gateway: Ativar/Desactivar Alarme, Ligar a Radio e gerir a lâmpada do Gateway.
Na parte debaixo temos o status de todos os sensores ligados, tipo: Porta Aberta ou Fechada, Deteção de movimento, Click no botão, Temperatura... e todos tem a hora de quando aconteceu, ou seja, sabemos quando foi a hora que houve movimentação nas zonas com sensores de presença, quando fecharam a porta, se a porta ficou aberta, etc. Desde que claro, tenham adquirido esses sensores!
A segunda página da App (Auto) é para a automação, onde configuramos todo o que acontece: Definições do Alarme, da luz nocturna, o time da luz do gateway, o despertador para acordar e a campainha de casa!
Na terceira página (Device) aparecem todos os dispositivos conectados e clicando em cada um deles, poderemos configura-los um a um. Na parte debaixo em "Add Subdevice" adicionam-se mais sensores.

A Minha Casa Digital Xiaomi
Eu quando comecei a escrever este artigo não queria instalar todos os sensores, ainda não instalei todos, mas já instalei bastantes, pois só assim consigo ter a experiência para vos demonstrar como tudo isto funciona! No meu caso, o Gateway ficou junto à porta de entrada, dentro de um dos quadros eléctricos onde tenho uma tomada, queria instalar mesmo no hall para poder ativar a luz do gateway, mas infelizmente o móvel de entrada tapa a tomada existente, em breve penso em optimizar isso!
O meu T3 tem 120 M2 e o hall fica mais ou menos centrado com a casa, até agora e já instalei sensores no ponto mais distante (cozinha), o protocolo ZigBee faz comunicar direitinho os sensores com o gateway, é importante ainda que o Gateway seja colocado num local com cobertura wi-fi, senão não funciona!

Importante

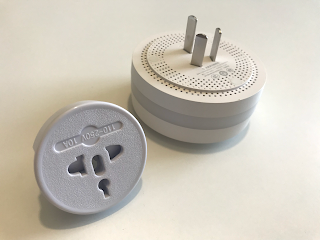

O interface de ligação eléctrica não é do formato europeu, logo recomendo que caso não tenha adaptador adquira um, no meu caso estou a usar adaptadores de viagem e são bem pequenos, não ficam mal!

Como adquirir?
Na Gearbest, sozinho ou em vários Kits, pode ainda comprar os complementos um a um à medida das necessidades:

Gateway: https://goo.gl/FFyxpo
Apenas e só o Gateway.

Kit 5 em 1: https://goo.gl/Lg4vtU
Inclui: Gateway, Tomada eléctrica inteligente, Sensor de presença, Sensor de Portas e Janelas, Botão Smart Multifunções sem fios

Kit 6 em 1: https://goo.gl/R5weox
Inclui: Gateway, Tomada eléctrica inteligente, Sensor de presença, Sensor de Portas e Janelas, Botão Smart Multifunções sem fios, Sensor de Temperatura e Humidade.

Kit de Segurança Doméstica: https://goo.gl/NpMnSb
Inclui: Gateway, 2 Sensores de Portas e Janelas e um Botão Smart sem fios.

Como sempre, para Portugal Continental utilizem o método "Priority Line" - "Spain Express", para evitar problemas com a Alfandega.

Fotos do Gateway








Detalhes da App Mi Home para iOS:
